Cad iad na Cúig Eochair Mhéadracht chun Trasfhoirmeoir a Mheastóireacht?

Cúig Mhéadracht Eochair le haghaidhClaochladán á mheasDíríonn cáilíocht, bunaithe ar chaighdeáin idirnáisiúnta (IEC 60076) agus cleachtais innealtóireachta tionscail, go príomha ar éifeachtúlacht feidhmíochta claochladáin, iontaofacht sábháilteachta, agus cobhsaíocht oibriúcháin. Anseo thíos tá míniú córasach ar na cúig chroímhéadracht:

1. Cumas Rátáil

Tagraíonn sé don chumhacht dealraitheach is féidir le claochladán a sheachadadh go leanúnach thar thréimhsí fada faoi voltas rátáil, minicíocht rátáilte, agus coinníollacha fuaraithe sonraithe, arna dtomhas i kVA nó MVA.

Feidhm: Cinneann sé cumas ualachiompartha an claochladáin agus feidhmíonn sé mar phríomhbhonn roghnúcháin.

Prionsabal Roghnúcháin: Bunaithe ar chumhacht iomlán ualaigh (ag smaoineamh ar fhachtóir cumhachta agus fachtóir comhuaineach), le corrlach 15% -25% in áirithe chun ró-ualú agus téamh a sheachaint (“capall beag ag tarraingt cart mór”) nó dramhaíl díomhaoin caillte (“capall mór ag tarraingt cart beag”).

Feidhm Innealtóireachta: Is gnách go mbíonn trasfhoirmeoirí 35kV idir 1 agus 40 MVA, agus is gnách go n-úsáideann stáisiúin chéim suas fótavoltach 400 go 1000 kVA.

Samplaí Paraiméadar Táirge: Tá cumas rátáilte 160 kVA ag claochladán 35kV Deyan Electric; Tá claochladán cineál tirim Xiangtong Electric rátáilte ag 400 kVA.

2. Gan Caillteanas Ualach

Ar a dtugtar freisin caillteanas iarainn, tagraíonn sé seo don chaillteanas cumhachta gníomhach nuair a bhíonn taobh tánaisteach an claochladáin oscailte agus go bhfuil an taobh bunscoile faoi réir voltas rátáil. Is éard atá ann go príomha hysteresis croí agus caillteanais reatha eddy.

Fachtóirí Tionchair: Bunábhar (m.sh., leatháin chruaiche sileacain atá dírithe ar ghrán fuar-rollta), próiseas lannaithe, dearadh dlús flosc maighnéadach.

Suntas Éifeachtúlachta Fuinnimh: croímhéadrach chun éifeachtúlacht fuinnimh claochladáin a mheas. Tá caillteanais gan ualach ≤ 0.6W/kg ag táirgí éifeachtúlachta ultra-préimh.

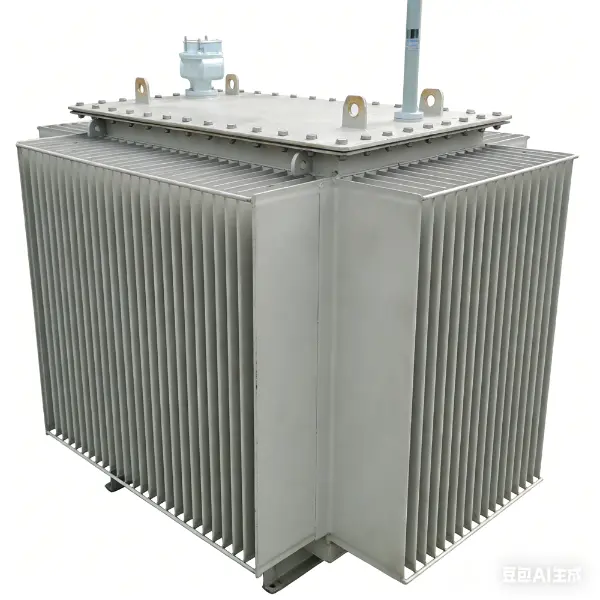

Luachanna tipiciúla: Tá caillteanais gan ualach timpeall 280W ag claochladán tumtha ola 160kVA; is féidir le samhlacha ard-éifeachtúlachta titim faoi bhun 200W.

3. Caillteanas Luchtaigh

Ar a dtugtar freisin mar chaillteanas copair, tagraíonn sé seo don chaillteanas cumhachta gníomhach a ghintear trí fhriotaíocht foirceannadh faoi reatha rátáilte, comhréireach le cearnach an ualaigh reatha.

Fachtóirí Tionchair:

Ábhar seoltóra (feidhmíonn copar níos fearr ná alúmanam), limistéar trasghearrtha, agus próiseas nasctha.

Luach Meastóireachta:

Bíonn tionchar díreach aige ar chostais oibriúcháin; bíonn éifeachtúlacht fuinnimh fadtéarmach níos fearr ag caillteanais níos ísle.

Luachanna tipiciúla:

Tá caillteanais ualaigh thart ar 2820W ag claochladán 160kVA, agus is féidir samhlacha ard-éifeachtúlachta a rialú faoi bhun 2500W.

Sampla paraiméadar táirge: Is é caillteanas ualach claochladáin Deyan Electric ná 2820W

4. Impedance gearrchiorcad (%)

Tagraíonn sé don chéatadán den voltas rátáil a theastaíonn chun sruth rátáilte a chur i bhfeidhm ar an taobh bunscoile nuair a bhíonn an taobh tánaisteach gearrchiorcad, rud a léiríonn méid friotaíocht inmheánach an claochladáin.

Feidhmeanna:

Teorainneacha ar an sruth gearrchiorcad (laghdaíonn impedance níos airde sruth gearrchiorcad);

Bíonn tionchar aige ar an ráta rialaithe voltais (is cúis le impedance níos airde titim voltas níos mó le linn luaineachtaí ualaigh).

Raon Tipiciúil:

Claochladáin dáileacháin: 4%–6% (cobhsaíocht chothromaithe agus titim voltais);

Tromshaothair thionsclaíoch (m.sh. foirnéisí stua): 8%–15%;

Nuair a oibríonn aonaid iolracha go comhthreomhar, ní mór diall bacainn a bheith ≤ ± 0.5%.

Samplaí Táirge:

Huarui Leictreach: voltas impedance 4.5%.

Xiangtong Leictreach: voltas impedance 4.0%.

5. Feidhmíocht Inslithe

Clúdaíonn sé neart inslithe agus stádas aosaithe idir foirceannadh agus idir foirceannadh agus talamh, mar bhunús le haghaidh oibriú sábháilte.

Croímhíreanna Tástála:

Friotaíocht Insliú: Arna thomhas le megohmmeter, léiríonn sé triomacht inslithe agus céim ag dul in aois;

Minicíocht Chumhachta a Sheasann Voltas: Seasann an voltas sonraithe (m.sh., 75kV le haghaidh foirceannadh 35kV) ar feadh 1 nóiméad gan miondealú;

Urscaoileadh Páirteach (PD): ≤3pC is fearr; má sháraítear an tairseach seo léiríonn sé díghrádú inslithe;

Aicme Inslithe: Aicme A (105°C), Aicme F (155°C), Aicme H (180°C), ag socrú teorainneacha ardú teochta.

Bunús Caighdeánach: Sonraíonn GB/T 6451 agus IEC 60076 araon go sainordaitheach insliú a sheasann do theorainneacha voltais agus do pháirt-urscaoileadh.

Paraiméadar Táirge Sampla: Tá leibhéal inslithe LI200AC85 ag claochladáin de dhéantús an jinghengjin; Is é H rang inslithe Jinyu Electric.

Nótaí Forlíontacha: Táscairí Criticiúla Cúnta Eile

Cé nach bhfuil siad seo i measc na “Cúig Phríomh-Pharaiméadar,” tá siad seo riachtanach fós i gcleachtas innealtóireachta:

Ardú Teochta: Ardú teocht ola barr ≤60K, ardú teochta foirceannadh ≤65K (IEC 60076-2);

Connection Group‌: Is é Dyn11 an príomhshrutha le haghaidh dáileadh, ag cur saobhadh tríú armónach faoi chois agus ag cinntiú oibriú cobhsaí faoi ualaí neamhchothromaithe trí phas;

Modh Fuarú: Bíonn tionchar ag fuarú nádúrtha ola-tumtha (ONAN) agus fuarú aeir de chineál tirim (AN) ar éifeachtúlacht diomailt teasa agus ar infheidhmeacht chomhshaoil;
